Elastomergebundenes HF

Elastomergebundene Hartferritmaßstäbe mit Rückschluss

Allgemeine Informationen

Die Linearmaßstäbe sind ideal für große Längen geeignet und bei Bedarf auch als Band mit mehreren Metern erhältlich. Das Maßstabsmaterial ist auf einem Federstahl aufgebracht und lässt sich einfach handhaben und in der gewünschten Anwendung applizieren.

Geometrie L=50 mm | B=10 mm | H=1.3 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0100UAA

MLx0050UAB

MLx0025AUC

MLx0010UAE

Polanzahl

100

50

25

10

Pollänge

0.5

1.0

2.0

5.0

Geometrie L=100 mm | B=10 mm | H=1.3 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0200UAA

MLx0100UAB

MLx0050AUC

MLx0040UAD

MLx0025UAE

Polanzahl

200

100

50

40

25

Pollänge

0.5

1.0

2.0

2.5

5.0

Geometrie L=200 mm | B=10 mm | H=1.3 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0400UAA

MLx0200UAB

MLx0100AUC

MLx0080UAD

MLx0050UAE

Polanzahl

400

200

100

80

50

Pollänge

0.5

1.0

2.0

2.5

5.0

Datenblätter / Downloads

Datenblatt

Linearmaßstäbe aus Elastomer

Linearmaßstäbe aus elastomergebundenem HF

PDF

Flyer

Magnetische Maßverkörperungen

Produktinformationen zu magnetischen Maßverkörperungen

PDF

Produktübersicht

Magnetische Maßverkörperungen

Übersicht Magnetische Maßverkörperungen

PDF

Alle Downloads

Hartferrit (HF)

Linearmaßstäbe aus gesintertem Hartferrit

Allgemeine Informationen

Die Linearmaßstäbe zeichnen sich durch eine hohe Remanenz und Genauigkeit aus. Aufgrund der Härte des gesinterten Materials sind die Maßstäbe jedoch bei Stoßeinwirkung leicht zerbrechlich und sind daher als kurze Maßstäbe für hochpräzise Anwendungen die richtige Wahl.

Geometrie L=14 mm | B=4 mm | H=2 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0028HAA

MLx0014HAB

Polanzahl

28

14

Pollänge

0.5

1.0

Geometrie L=24 mm | B=4 mm | H=2 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0048HAA

MLx0024HAB

MLx0012HAC

Polanzahl

48

24

12

Pollänge

0.5

1.0

2.0

Geometrie L=35 mm | B=4 mm | H=2 mm

Folgende Maßstabsvarianten sind hiermit realisierbar:

Bezeichnung

MLx0070HAA

MLx0035HAB

Polanzahl

70

35

Pollänge

0.5

1.0

Datenblätter

Datenblatt

Linearmaßstäbe aus Hartferrit

Linearmaßstäbe aus gestintertem Harteferrit

PDF

Flyer

Magnetische Maßverkörperungen

Produktinformationen zu magnetischen Maßverkörperungen

PDF

Produktübersicht

Magnetische Maßverkörperungen

Übersicht Magnetische Maßverkörperungen

PDF

Alle Downloads

Elastomergebundenes HF

Elastomergebundene Hartferritmaßstäbe mit Rückschluss

Die GMR-Technologie bietet als Nachfolgetechnologie nach AMR einige mehr Freiheitsgrade im Stack- und damit im Systemdesign. Durch die neuen Möglichketen der TMR-Technologie, mit einem deutlich stärkeren MR-Effekt, bietet die GMR-Technologie für Sensordesigns wenige Alleinstellungsmerkmale.

Sensitec wird diese Technologie für einige Sensoren weiterführen und ggf. auch Anwendungsbezogen weiterentwickeln. Jedoch zeichnet sich ab, dass die meisten neuen Designs auf AMR- und vermehrt auf der TMR-Technologie aufbauen werden.

GF700 Serie

GMR Feldsensoren - Magnetfeldmessung und Schaltsensor

Allgemeine Informationen

GF Sensoren

GF Sensoren

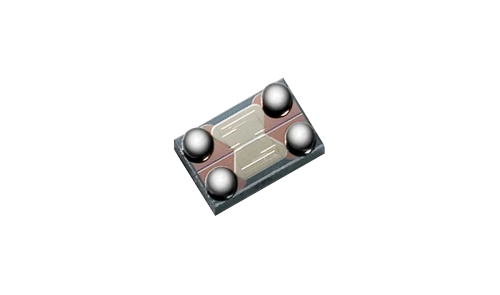

GF705

Der GF705 ist ein Magnetfeldsensor, der auf dem mehrschichtigen Giant MagnetoResistive (GMR) Effekt basiert. Der Sensor enthält eine Wheatstone-Brücke mit On-Chip-Flux-Konzentratoren zur Verbesserung der Empfindlichkeit. Der Sensor ist ideal für die Messung magnetischer Felder in einem linearen Bereich von 1,8 mT bis 8 mT. Eine typische Anwendung ist die Endpunktdetektion durch einen Zylinder aus rostfreiem Stahl: Ein sich bewegender Magnet im Inneren eines dickwandigen Zylinders wird von einem GF705-Sensor von außen erfasst. Der GF705 ist als Bondversion (bare die) und als flip-Chip oder LGA-Gehäuse für die SMD-Montage erhältlich

Vorteile

Produktdetails

GF708

The GF708 is a magnetic field sensor based on the GiantMagnetoResistive (GMR) effect. Its functional magnetic layer is pinned within a synthetic spin-valve connected as a Wheatstone bridge. With its on-chip flux concentrators an extremely large sensitivity can be achieved, resulting in an almost step-like bipolar transfer curve. This way the sensor is suitable for two key application fields: On one hand a highly sensitive magnetic field sensor with a sensitivity of 130 mV/V/mT – on the other hand, the sensor can be used as an index sensor for encoders. Here a single magnetic reference pole can be detected with high spatial resolution. The product is available as bare die with gold terminals. As flipchip or integrated in a SIL6 or LGA-package the device is suitable for SMD assembly.

Vorteile

Produktdetails

Datenblätter / Downloads

Datenblatt

GF705

GMR Magnetfeldsensor

PDF

Datenblatt

GF708

GMR Magnetfeldsensor / Schaltsensor

PDF

Alle Downloads

Allgemeine Informationen

Die Sensoren der GLM-Familie sind FixPitch Sensoren basierend auf dem Giant MagnetoResistiven (GMR) Effekt. Die Sensoren wurden speziell für den Einsatz an ferromagnetischen Zahnstrukturen entwickelt. Daher ist in jedem Sensor ein Magnet zur Anregung der Zahnstruktur integriert.

Durch dieses Wirkprinzip können vorhandene Maschinenelemente wie zum Beispiel Zahnräder oder Gewindespindeln als Maßverkörperungen genutzt werden. Diese müssen von der Materialeigenschaft ferromagnetisch sein und über eine Zahnteilung verfügen, die zu dem Pitch des Sensors passend sind.

Es werden keine speziellen Zahnformen benötigt. So können die Sensoren auch an eine Lochstruktur oder einer rechteckförmigen Zahnstrukrur betrieben werden.

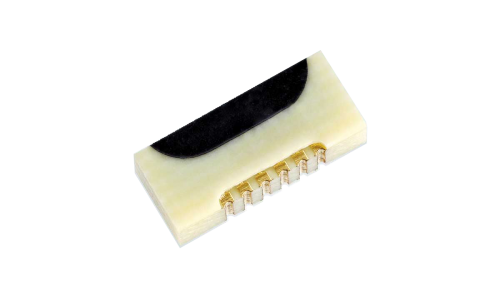

GLM700 Serie

Die Sensoren der GLM-Familie sind FixPitch Sensoren basierend auf dem Giant MagnetoResistiven (GMR) Effekt. Die Sensoren wurden speziell für den Einsatz an ferromagnetischen Zahnstrukturen entwickelt. Daher ist in jedem Sensor ein Magnet zur Anregung der Zahnstruktur integriert.

Durch dieses Wirkprinzip können vorhandene Maschinenelemente wie zum Beispiel Zahnräder oder Gewindespindeln als Maßverkörperungen genutzt werden. Diese müssen von der Materialeigenschaft ferromagnetisch sein und über eine Zahnteilung verfügen, die zu dem Pitch des Sensors passend sind.

Es werden keine speziellen Zahnformen benötigt. So können die Sensoren auch an eine Lochstruktur oder einer rechteckförmigen Zahnstruktur betrieben werden.

Vorteile

Produktdetails

Datenblätter

Datenblatt

GLM700 Serie

GMR Fixpitch Sensor Serie

PDF

Alle Downloads

GF700 Serie

GMR Feldsensoren - Magnetfeldmessung und Schaltsensor

Das ist die Überschrift

Lorem ipsum dolor sit amet consectetur adipiscing elit dolor

AL700 Serie

AMR Fixpitch Sensoren - Polangepasste Sensoren für Winkel- und Längenmessung

Allgemeine Informationen

AL795

Sensoren der AL700 Familie sind FixPitch Sensoren basierend auf dem Anisotropen MagnetoResistiven (AMR) Effekt.

Diese bestehen aus zwei relativ zueinander verschobenen Wheatstone-Brücken. Damit sind die Sensoren an eine feste Polteilung der Maßverkörperung angepasst. An einer passenden Polteilung eingesetzt erzeugen die Sensoren am Ausgang Sinus- und Cosinussignale.

Alle Sensoren der AL700 Familie verfügen über die PerfectWave-Technologie und liefern äußerst oberwellenarme Ausgangssignale.

Weiterhin ist bei überwiegend bei der AL700 Sensorfamilie das PurePitch-Sensordesign umgesetzt. Die Sensoren bilden damit verzögerungsfrei, ohne externe Berechnung, einen Mittelwert der magnetischen Signale über mehrere Pole. Die Genauigkeit der Sensorsignale kann damit gesteigert werden, da Einzelfehler der Maßverkörperung so einen geringeren Einfluss haben.

Die Sensoren sind in verschiedenen Verarbeitungsformen verfügbar. Für die direkte Montage mittels Chip-on-Board-Technologie sind die Sensoren als bare die erhältlich. Für die SMD-Bestückung an einer Leiterplattenkante bietet Sensitec die Sensoren im speziellen SIL6- bzw. LGA6-Package an.

Das LGA6-Package bietet den Vorteil, dass alle Sensoren ein identisches Pinning aufweisen. Somit können verschiedene Sensoren bei gleichem Basislayout eingesetzt werden.

Text AL Sensoren

Der FixPitch Sensor AL795 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6L verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 0.5 mm (1 mm Polpaar) angepasst. Das PurePitch Design wurde über 8 Pole ausgeführt. Somit verfügt dieser Sensor über eine Mittelung der magnetischen Positionsinformation über 8 Pole. Einzelfehler der Maßverkörperung werden hierdurch exzellent unterdrückt.

Vorteile

Produktdetails

AL798

Der FixPitch Sensor AL798 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6S verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 1.0 mm (2 mm Polpaar) angepasst. Das PurePitch Design wurde über 2 Pole ausgeführt. Somit verfügt dieser Sensor über eine Mittelung der magnetischen Positionsinformation über 2 Pole. Einzelfehler der Maßverkörperung werden hierdurch deutlich unterdrückt.

Vorteile

Produktdetails

AL796

Der FixPitch Sensor AL796 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6L verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 2.0 mm (4 mm Polpaar) angepasst. Das PurePitch Design wurde über 2 Pole ausgeführt. Somit verfügt dieser Sensor über eine Mittelung der magnetischen Positionsinformation über 2 Pole. Einzelfehler der Maßverkörperung werden hierdurch deutlich unterdrückt.

Vorteile

Produktdetails

AL797

Der FixPitch Sensor AL797 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6L verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 2.5 mm (5 mm Polpaar) angepasst. Das PurePitch Design wurde über 2 Pole ausgeführt. Somit verfügt dieser Sensor über eine Mittelung der magnetischen Positionsinformation über 2 Pole. Einzelfehler der Maßverkörperung werden hierdurch deutlich unterdrückt.

Vorteile

Produktdetails

AL794

Der FixPitch Sensor AL794 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6L verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 2.5 mm (5 mm Polpaar) angepasst. Das PurePitch Design wurde über 2 Pole ausgeführt. Somit verfügt dieser Sensor über eine Mittelung der magnetischen Positionsinformation über 2 Pole. Einzelfehler der Maßverkörperung werden hierdurch deutlich unterdrückt.

Der EcoSensing Sensor AL794 ist als hochohmiger Sensor besonders geeignet für low-Power Anwendungen bzw. den Batteriebetrieb.

Vorteile

Produktdetails

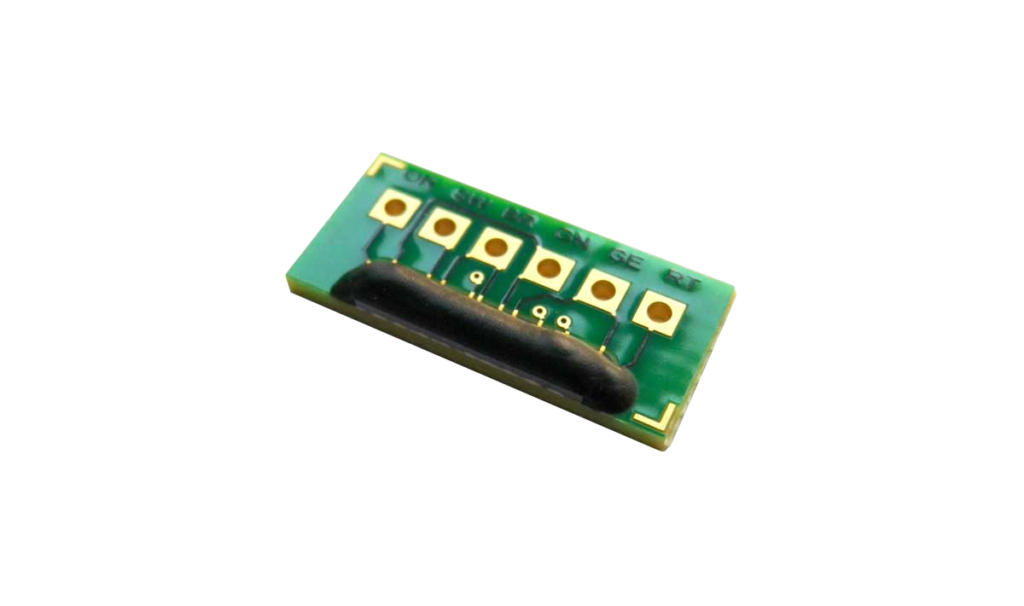

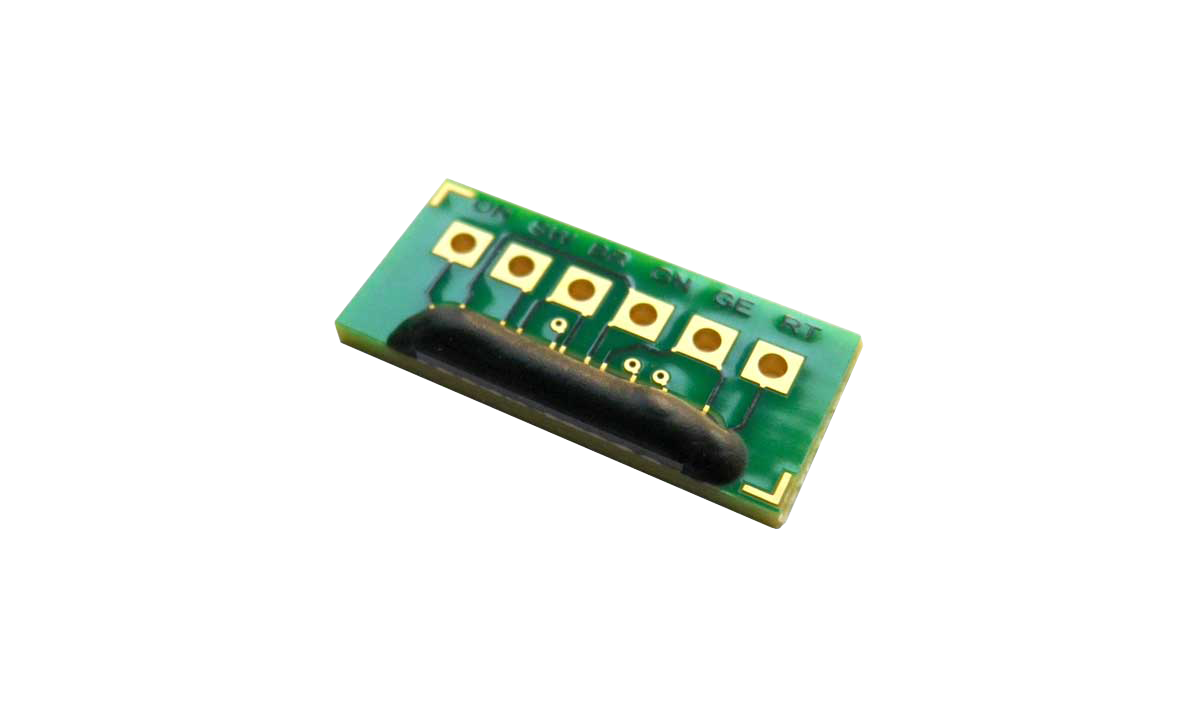

AL780

Der FixPitch Sensor AL780 ist als Komponente für die Chip-on-Board-Verarbeitung für den Industriebereich verfügbar. Der Sensor ist auch als SMD bestückbares Bauteil im SIL6 oder im kompakten LGA6L verfügbar.

Das Sensorlayout ist an eine magnetische Polteilung von 5.0 mm (10 mm Polpaar) angepasst. Aufgrund der großen Polteilung ist dieser Sensor nicht im PurePitch Design ausgeführt.

Vorteile

Produktdetails

Datenblätter / Downloads

Datenblatt

AL795

Fixpitch Sensor 0.5 mm Pollänge

PDF

Datenblatt

AL798

Fixpitch Sensor 1.0 mm Pollänge

PDF

Datenblatt

AL796

Fixpitch Sensor 2.0 mm Pollänge

PDF

Datenblatt

AL797

Fixpitch Sensor 2.5 mm Pollänge

PDF

Datenblatt

AL794

Fixpitch Sensor 2.5 mm Pollänge (hochohmig)

PDF

Datenblatt

AL780

Fixpitch Sensor 5.0 mm Pollänge

PDF

Alle Downloads

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Test

  • Datenblatt
  • Appnote
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Test

  • Datenblatt
  • Appnote
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

EBx7900 Serie

Inkrementelle und absolut messende Encodermodule in Kombination mit magnetischen Maßverkörperungen

Allgemeine Informationen

Die Sensormodule der EBx7900-Familie sind Sensormodule basierend auf dem Anisotropen MagnetoResistiven (AMR) Effekt. Fast alle Module sind mit FixPitch Sensoren ausgestattet, die an eine feste Polteilung auf der Maßverkörperung angepasst sind. Dies sorgt für eine hervorragende Signalqualität und hohe erreichbare Genauigkeiten.

Die Sensorsignale der Sensormodule werden in einem ASIC verarbeitet und werden als digitale Quadratursignale (A/B bzw. A/B/Z) ausgegeben. Einige der Module verfügen über differenzielle Ausgangssignale mit Leitungstreiber.

Die Module mit softwareseitig programmierbarer Abgleichfunktion werden bei uns während der Fertigung eingestellt und optimal abgeglichen.

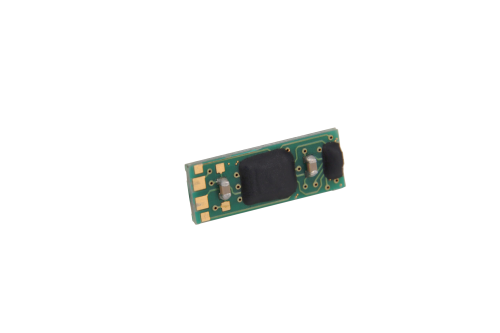

EBI7901

Die Sensormodule der Baureihe EBI7901 bestehen aus einem AMR Sensor und einem Asic mit Interpolationsfunktion. Beim Einsatz mit einer magnetischen Maßverkörperung liefern die Module zwei um 90° phasenverschobene Rechtecksignale A und B. Die Auflösung ist zwischen 4 und 80 Messschritten wählbar (Vorauswahl bei der Bestellung).

Das Modul EBI7901ZAx mit einem AMR-FreePitch Sensor kann an magnetischen Maßverkörperungen ab 2 mm Pollänge betrieben werden.

Das Modul EBI7901CAx mit einem AMR-FixPitch Sensor ist für magnetische Maßverkörperungen mit 1 mm Pollänge konzipiert.

Vorteile

Produktdetails

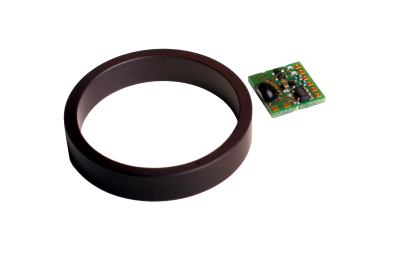

EBI7903 & EBI7904

Die Sensormodule der Baureihe EBI7903 und EBI7904 Serie bestehen aus einem AMR-FixPitch Sensor und einem 13-Bit Interpolations-ASIC. Beim Einsatz mit einer magnetischen Maßverkörperung mit 1 mm Pollänge liefern die Module zwei um 90° phasenverschobene Rechtecksignale A und B.

Die Auflösung kann auf bis zu 8192 Messschritte pro Pol eingestellt werden. Die Module werden während der Produktion abgeglichen und bieten damit eine erhöhte Genauigkeit.

Die Module der EBI7903 Serie können pro Polteilung einen zusätzlichen Referenzpuls ausgeben.

Die Module der EBI7904 Serie haben keine Möglichkeit für einen Referenzpuls, verfügen aber über zusätzliche Schutzdioden an den Ausgängen und der Versorgungsspannung.

Vorteile

Produktdetails

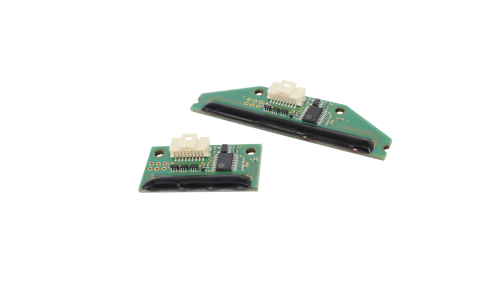

EMI7913

Das Sensormodul EMI7913 ist speziell für die Anwednung in Linearmotoren entwickelt. Das Modul kann an die magnetische Teilung des Linearmotors angepasst werden und die Motormagnete werden als Maßverkörperung für das Sensormodul verwendet. Das Sensormodul ist mit einer zusätzlichen Signalverarbeitung mit einem A/B Quadraturausgang oder einer 1Vss Schnittstelle ausgestattet. Um die Genauigkeit des Moduls zu erhöhen sind zwei verschiedene Größen des Moduls verfügbar. Damit wird eine optimale Anpassung an die Motormagnete realisiert.

Vorteile

Produktdetails

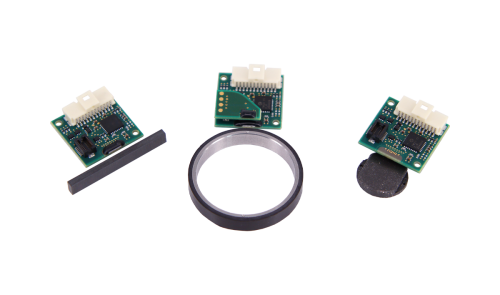

EBx7914

Die kompakten und hochauflösenden Sensormodule der Baureihe EBI7914 bestehen mit einer Ausnahme aus AMR-FixPitch Sensoren und einem Interpolations-ASIC. Beim Einsatz mit einer magnetischen Maßverkörperung mit verschiedenen Pollängen liefern die Module zwei differenzielle, um 90° phasenverschobene Rechtecksignale A und B. Für optimale Messergebnisse verfügt das Modul über einen automatischen Autoabgleich.

Die Variante EBR7914 sind im Vergleich zum EBI7914 mit einer zusätzlichen Platine mit Referenzsensor basierend auf dem GMR-Effekt bestückt. Die Signale des Referenzsensors werden im ASIC gemeinsam mit den inkrementellen Signalen verarbeitet. Somit liefern die Module 3 differenzielle Ausgangssignale (A/B/Z).

Eine weitere besondere Variante für die Messung am Wellenende ist mit einem TA903-Sensor, basierend auf dem TMR-Effekt, bestückt. Dieses kann in Kombination mit einem Dipolmagneten zur absoluten 360° Messung genutzt werden.

Vorteile

Produktdetails

Datenblätter

Datenblatt

EBI7901CAx Familie

Incremental sensor module

PDF

Datenblatt

EBI7903CAx Familie

Incremental sensor module

PDF

Datenblatt

EBI7904CAx Familie

Incremental sensor module

PDF

Datenblatt

EMI7913

Sensormodule for linear motors

PDF

Datenblatt

EBx7914 Familie

High resolution sensor module

PDF

Alle Downloads

EBx7811 Serie

Inkrementell messende Encodermodule in Kombination mit Zahnstrukturen als Maßverkörperung

Allgemeine Informationen

Die Sensormodule der EBx7800-Familie sind FixPitch Sensormodule basierend auf dem Giant MagnetoResistiven (GMR) Effekt. Die Sensormodule wurden speziell für den Einsatz an ferromagnetischen Zahnstrukturen entwickelt. Daher ist in jedem Sensormodul ein Magnet zur Anregung der Zahnstruktur integriert.

Durch dieses Wirkprinzip können vorhandene Maschinenelemente wie zum Beispiel Zahnräder oder Gewindespindeln als Maßverkörperungen genutzt werden. Diese müssen von der Materialeigenschaft ferromagnetisch sein und über eine Zahnteilung verfügen, die zu dem Pitch des Sensors passend sind.

Es werden keine speziellen Zahnformen benötigt. So können die Sensoren auch an eine Lochstruktur oder einer rechteckförmigen Zahnstruktur betrieben werden.

Die Sensorsignale der Sensormodule werden in einem ASIC verarbeitet und können direkt von der Steuerung verwendet werden. Die Module werden im bei uns während der Fertigung eingestellt und optimal abgeglichen.

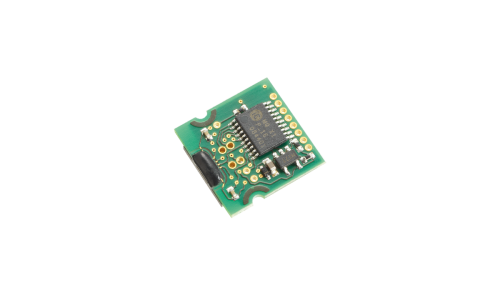

EBI7811
Diese Sensormodule haben nur 2 differenzielle Kanäle A und B.

EBR7811
Diese Module besitzen zusätzlich eine Platine mit einem Referenzsensor. Die Signale der Hauptplatine und der Referenzpatine werden im ASIC zu 3 differenziellen Kanälen A, B und Z verarbeitet.

EBx7811 DIGITAL AB(Z)

Die Sensormodule mit digitalem Ausgangssignal (EBx7811xBx) verfügen über eine leistungsstarke Interpolatoreinheit mit einem Faktor von bis zu 100. Damit ist es möglich eine Signalperiode in bis zu 400 Messschritte zu unterteilen und somit eine sehr hohe Auflösung zu generieren.

Die Ausgangssignale werden differenziell bereitgestellt. Ein integrierter Leitungstreiber sorgt dafür, dass auch größere Kabellängen verwendet werden können.

Vorteile

Produktdetails

EBx7811 ANALOG 1 Vss

Die Sensormodule mit analogem Ausgangssignal (EBx7811xDB) bieten einen Signalpegelregler, der die Ausgangsamplituden über den Temperaturbereich innerhalb der gültigen Spezifikation für 1VSS hält.

Die Ausgangssignale werden differenziell bereitgestellt. Ein integrierter Leitungstreiber sorgt dafür, dass auch größere Kabellängen verwendet werden können.

Vorteile

Produktdetails

Datenblätter / Downloads

Datenblatt

EBx7811 Serie

GMR Zahnsensormodule mit Signalverarbeitung

PDF

Prospekt

EBx7811 Flyer

Produktinformation zum den EBx7811 Encodermodulen

PDF

Alle Downloads

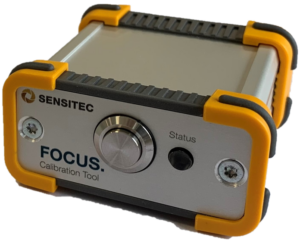

FOCUS Abgleichbox

Mess- und Programmiersystem für den Abgleich der EBx7811 Module in der Anwendung

Allgemeine Informationen

Das Programmier- und Kalibriertool „FOCUS“ wurde speziell entwickelt, um die EBR7811 Sensormodule in der Kundenanwendung unkompliziert nachzukalibrieren und auch Einstellungen am Modul zu ändern.

FOCUS

Das Tool bietet einen automatischen Abgleichvorgang und mittels übersichtlicher PC-Software auch eine Protokollierfunktion des Abgleichvorgangs – dies eigent sich besonders, um in der Fertigung oder beim Kundenservice eine Kalibrierung des Moduls erfolgt.

Vorteile

Produktdetails

Datenblätter / Downloads

Bedienungsanleitung

FOCUS

Abgleichsystem für die EBx7811 Encodermodule

PDF

Alle Downloads

Ihr Ansprechpartner

TA900 Serie

TMR Sensoren für Winkel- und Positionsmessung

Allgemeine Informationen

Der TMR-Effekt basiert, vergleichbar mit dem GMR-Effekt, auf der Kombination von dünnen Schichten, die in einem Stapel übereinander aufgebracht werden. Die wesentliche Schicht ist hierbei die Barrier-Layer. Diese stellt eine sehr dünne Isolationsschicht für den Stromfluss dar. Mit nur wenigen Nanometern Dicke gerade so, dass abhängig von der Orientierung der sich im externen Magnetfeld frei drehbaren Free-Layer, einige Elektronen die Schicht passieren und damit für einen magnetfeldabhängigen Stromfluss sorgen.

Diesem sogenannten „tunneln“ verdankt der Effekt auch seinen Namen. Steht ein äußeres Magnetfeld parallel zur Ausrichtung der Magnetisierung der fixierten Pinned-Layer des Schichtstapels, so ist die Wahrscheinlichkeit, dass Elektronen durch die Isolationsschicht hindurch tunneln größer als bei antiparalleler Ausrichtung des externen Magnetfeldes zur Pinned-Layer. Damit variiert der elektrische Widerstand des Stapels (ΛR/R) in Abhängigkeit vom externen Magnetfeld. Der Widerstand eines TMR-Sensors ergibt sich durch die Fläche der Tunnelverbindung sowie der Schichtdicke bzw. dem Flächenwiderstand der Barriere.

Ein einzelnes TMR-Element stellt natürlich noch keinen vollständigen Sensor für die Positionsmessung dar. Übliche Ausgangssignale eines Sensors wären z.B. differenzielle Sinus- und Kosinussignale für eine Richtungserkennung aufgrund ihres Phasenbezugs. Diese werden typischerweise durch die Anordnung einzelner Sensorelemente in zwei vollständige Wheatston’sche Messbrücken realisiert.

Diese Messschaltung sollte möglichst frei von Offsetspannungen sein und auch möglichst keinen Temperatureinfluss über den Arbeitstemperaturbereich haben. Die Amplitude sollte hoch, das Rauschen gering und der Phasenbezug ideal bei 90 Grad liegen. So liefert zum Beispiel der FreePitch-Sensor TA903 im Vergleich zu einem typischen AMR FreePitch-Sensor eine 360 Grad absolute Signalinformation. Auf diese Weise wird mit nur einem Sensorchip ein Singleturn-Absolutgeber mit einem Dipolmagneten am Wellenende realisiert, wo hingegen bei einer AMR-Lösung weitere Sensoren notwendig sind.

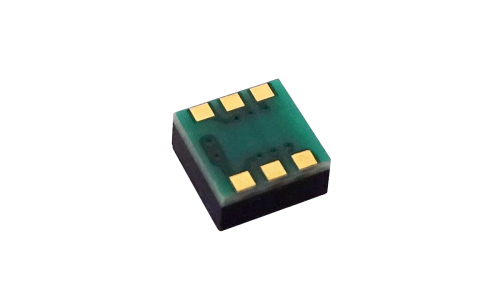

TA903

Der TA903 ist ein Positionssensor, der auf dem Tunnel-Magneto-Resistiv-Effekt (TMR) Effekt. Der Sensor enthält zwei Wheatstone-Brücken mit einer gemeinsamen Masse und Versorgungsanschluss. Sie sind in einem relativen Winkel von 90° zueinander verschoben. Ein rotierendes Magnetfeld in der Sensorebene liefert zwei sinusförmige Ausgangssignale
je nach dem Winkel α zwischen Sensor und Magnetfeldrichtung. Die Funktion dieser Signale ist +sin α und +cos α, d.h. das Ausgangssignal bei einer Anwendung am Wellenende hat eine Periodizität von einer Umdrehung pro Umdrehung.

Der TA903 ist als Bare Die für die Chip-on-Board-Verarbeitung erhältlich. Für SMD Verarbeitung ist der TA903 in einem LGA6B-Gehäuse oder in einem DFN8-Gehäuse erhältlich.

Vorteile

Produktdetails

TA904

Dieser Sensor befindet sich derzeit in der Entwicklung.

Datenblätter

Datenblatt

TA903

TMR Freepitch Sensor

PDF

Datenblatt

TA904

TMR Freepitch Sensor

PDF

Alle Downloads

TF900 Serie

TMR Feldsensoren - zur Messung des Magnetfeldes

Allgemeine Informationen

Der TMR-Effekt basiert, vergleichbar mit dem GMR-Effekt, auf der Kombination von dünnen Schichten, die in einem Stapel übereinander aufgebracht werden. Die wesentliche Schicht ist hierbei die Barrier-Layer. Diese stellt eine sehr dünne Isolationsschicht für den Stromfluss dar. Mit nur wenigen Nanometern Dicke gerade so, dass abhängig von der Orientierung der sich im externen Magnetfeld frei drehbaren Free-Layer, einige Elektronen die Schicht passieren und damit für einen magnetfeldabhängigen Stromfluss sorgen.

Diesem sogenannten „tunneln“ verdankt der Effekt auch seinen Namen. Steht ein äußeres Magnetfeld parallel zur Ausrichtung der Magnetisierung der fixierten Pinned-Layer des Schichtstapels, so ist die Wahrscheinlichkeit, dass Elektronen durch die Isolationsschicht hindurch tunneln größer als bei antiparalleler Ausrichtung des externen Magnetfeldes zur Pinned-Layer. Damit variiert der elektrische Widerstand des Stapels (ΛR/R) in Abhängigkeit vom externen Magnetfeld. Der Widerstand eines TMR-Sensors ergibt sich durch die Fläche der Tunnelverbindung sowie der Schichtdicke bzw. dem Flächenwiderstand der Barriere.

Eine weitere beispielhafte Anwendung resultiert aus Messanforderungen aus dem Bereich der Zustandsüberwachung der Industrie 4.0-Aktivitäten. Endlagen in Zylindern sollen nicht mehr nur als binäre Schaltinformation der Steuerung zugeführt werden, sondern zusätzlich auch Informationen liefern, aus denen sich beispielsweise Verschleiß ableiten lässt. Der TF952 als Sensor zur Messung von Magnetfeldern eignet sich hierzu besonders gut, da er über eine lineare Kennlinie im Messbereich von ±20 mT verfügt – und damit passend ist zu den üblichen Magneten, die in Pneumatikzylindern Verwendung finden. Bringt man den Sensor in die T-Nut eines Pneumatikzylinders ein, liefert er im Bereich des Magneten aufgrund der ratiometrisch ausgeführten Kennlinie eine direkt nutzbare Positionsinformation.

Mit dem im Zylinder integrierten Magnet in Kombination mit dem außen angebrachten Sensor lässt sich ebenfalls durch eine Komparatorschaltung ein binärer Schaltimpuls erzeugen, aber auch Rückschlüsse über den Zustand des Zylinders bzw. des Gesamtsystems ziehen. Auf dem Sensor wurden zwei Messbrücken zueinander verdreht aufgebracht, so dass neben der x-Komponente auch eine y-Komponente des Feldes erfasst wird. Damit bietet der Sensor neben der einfachen Endlagenmessung Potenzial für weitere Einsatzmöglichkeiten.

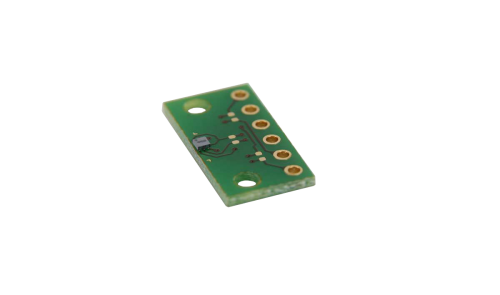

TF952

Der TF952 ist ein Magnetfeldsensor, der auf dem Tunnel MagnetoResistive (TMR)-Effekt basiert. Der Sensor enthält zwei Wheatstone-Brücken. Dies ermöglicht die parallele Messung von zwei Magnetfeldrichtungen (X und Y).

Der Sensor eignet sich ideal zur Messung von Magnetfeldern in einem linearen Bereich von -20 mT bis 20 mT. Eine typische Anwendung ist die Endpunkterkennung von Pneumatik- oder Hydraulikzylindern.

Der TF952 ist als Flip-Chip für die SMD-Bestückung erhältlich.

Vorteile

Produktdetails

TF954

Der TF954 ist ein Magnetfeldsensor, der auf dem Tunnel-MagnetoResistiv
(TMR) Effekt basiert. Der Sensor enthält nur eine Halbbrücke (Spannungsteiler) und hat hierdurch sehr kompakte Dimensionen.
Der Sensor ist ideal für die Messung von Magnetfeldern in einem linearen Bereich von
-10 mT bis zu 10 mT.
Der TF954 ist als Bare Die auf ungesägtem Wafer erhältlich.

Datenblätter / Downloads

Datenblatt

TF952

TMR 2D-Magnetfeldsensor

PDF

Datenblatt

TF954

TMR 1-D Feldsensor

PDF

Alle Downloads

TL900 Serie

TMR FixPitch Sensoren - angepasst an die magnetischen Maßverkörperung

Allgemeine Informationen

Der TMR-Effekt basiert, vergleichbar mit dem GMR-Effekt, auf der Kombination von dünnen Schichten, die in einem Stapel übereinander aufgebracht werden. Die wesentliche Schicht ist hierbei die Barrier-Layer. Diese stellt eine sehr dünne Isolationsschicht für den Stromfluss dar.

Mit nur wenigen Nanometern Dicke gerade so, dass abhängig von der Orientierung der sich im externen Magnetfeld frei drehbaren Free-Layer, einige Elektronen die Schicht passieren und damit für einen magnetfeldabhängigen Stromfluss sorgen.

Diesem sogenannten „tunneln“ verdankt der Effekt auch seinen Namen. Steht ein äußeres Magnetfeld parallel zur Ausrichtung der Magnetisierung der fixierten Pinned-Layer des Schichtstapels, so ist die Wahrscheinlichkeit, dass Elektronen durch die Isolationsschicht hindurch tunneln größer als bei antiparalleler Ausrichtung des externen Magnetfeldes zur Pinned-Layer. Damit variiert der elektrische Widerstand des Stapels (ΛR/R) in Abhängigkeit vom externen Magnetfeld. Der Widerstand eines TMR-Sensors ergibt sich durch die Fläche der Tunnelverbindung sowie der Schichtdicke bzw. dem Flächenwiderstand der Barriere.

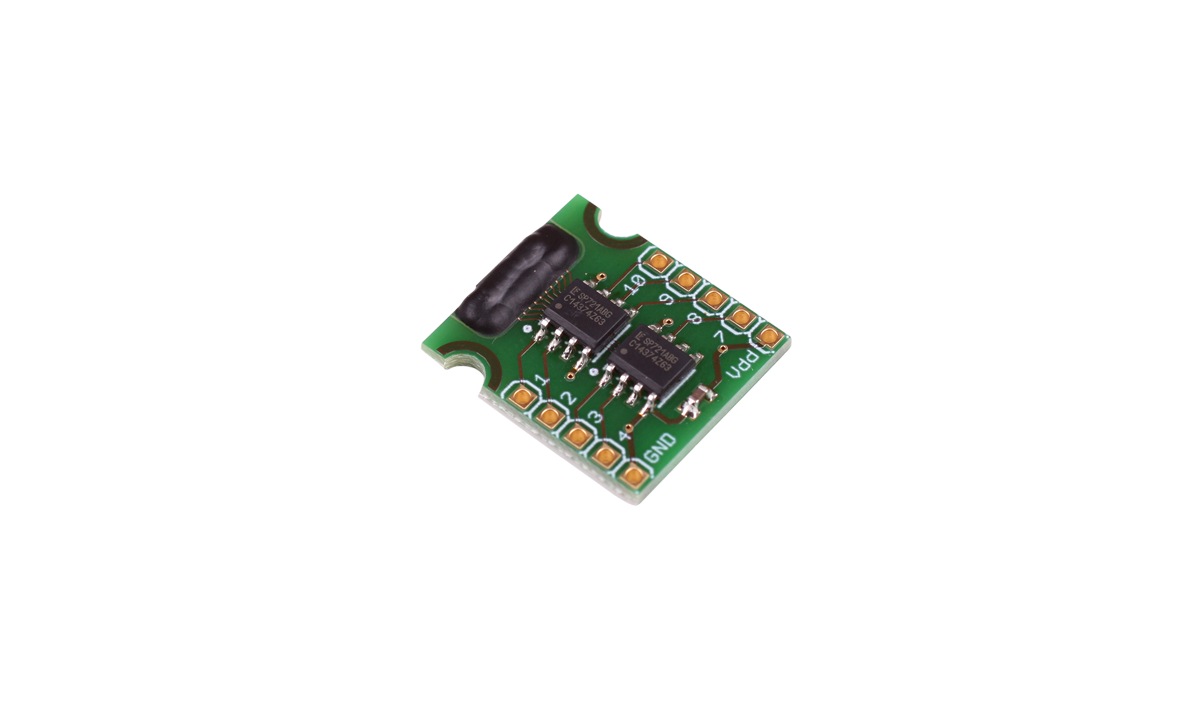

TL915

Der TL915 ist ein Fixpitch Sensor basierend auf dem Tunnel-MagnetoResistiven (TMR) Effekt. Er besteht aus zwei um 90° relativ zueinander verdrehten Wheatstone-Brücken. Der Sensor liefert je ein differenzielles Sinus- und  Cosinus-Ausgangssignal (eine Periode) an einem Nord- und einem Südpol (Polpaar).

Der TL915 verfügt über die PerfectWave Technologie und liefert äußerst oberwellenarme Ausgangssignale.

Vorteile

Produktdetails

Datenblätter / Downloads

Datenblatt

TL915

TMR 5 mm Fixpitch Sensor

PDF

Alle Downloads
