Sinomags Stromsensormodule - Messsysteme für Automotiveanwendungen
Sensitec GmbH
Schanzenfeldstr. 2
35578 Wetzlar
Sinomags Stromsensormodule - Messsysteme für Automotiveanwendungen
Die Stromsensormodule von Sinomags basieren auf der TMR-Technologie, Hall-Effekt oder Fluxgate-Prinzip und bestehen aus dem Sensorelement kombiniert mit einer Auswerteelektronik. Je nach Ausführung liefert diese eine Ausgangsspannung oder einen Ausgangsstrom. Die Stromsensoren decken somit einen breiten Einsatzbereich in den unterschiedlichsten Endapplikationen ab.
Finden Sie untenstehend einer Auswahl an verschiedenen Sensormodulen für Automotiveanwendungen.
Die STK-600 Produktserie umfasst kernlose open loop Stromwandler auf Basis der TMR-Technologie (TunnelMagnetoResistiv). Sie eignet sich für die Messung von Gleich-, Wechsel-, Pulsierenden- und beliebigen unregelmäßigen Strömen mit galvanischer Trennung zwischen Primär- und Sekundärseite.
Der Nennstrombereich der STK-600 Serie umfasst 50 A bis 100 A, der maximale Messbereich liegt bei 400 A.
Die STK-600 Serie ist in den Leadforms PFF, PSF & PSS verfügbar.

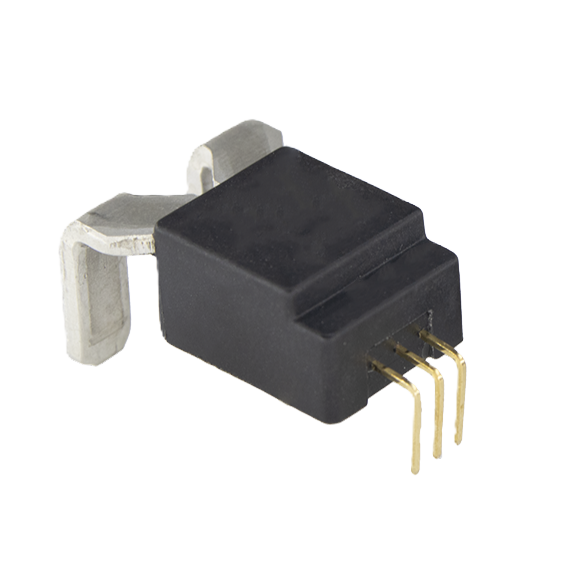

Der Nennstrombereich des STK-600/F umfasst 50 A, der maximale Messbereich liegt bei 300 A.
Open loop TMR-Technologie.
Technische Dokumente
• Datenblatt
• CAD Modell
Digikey-Online Shop

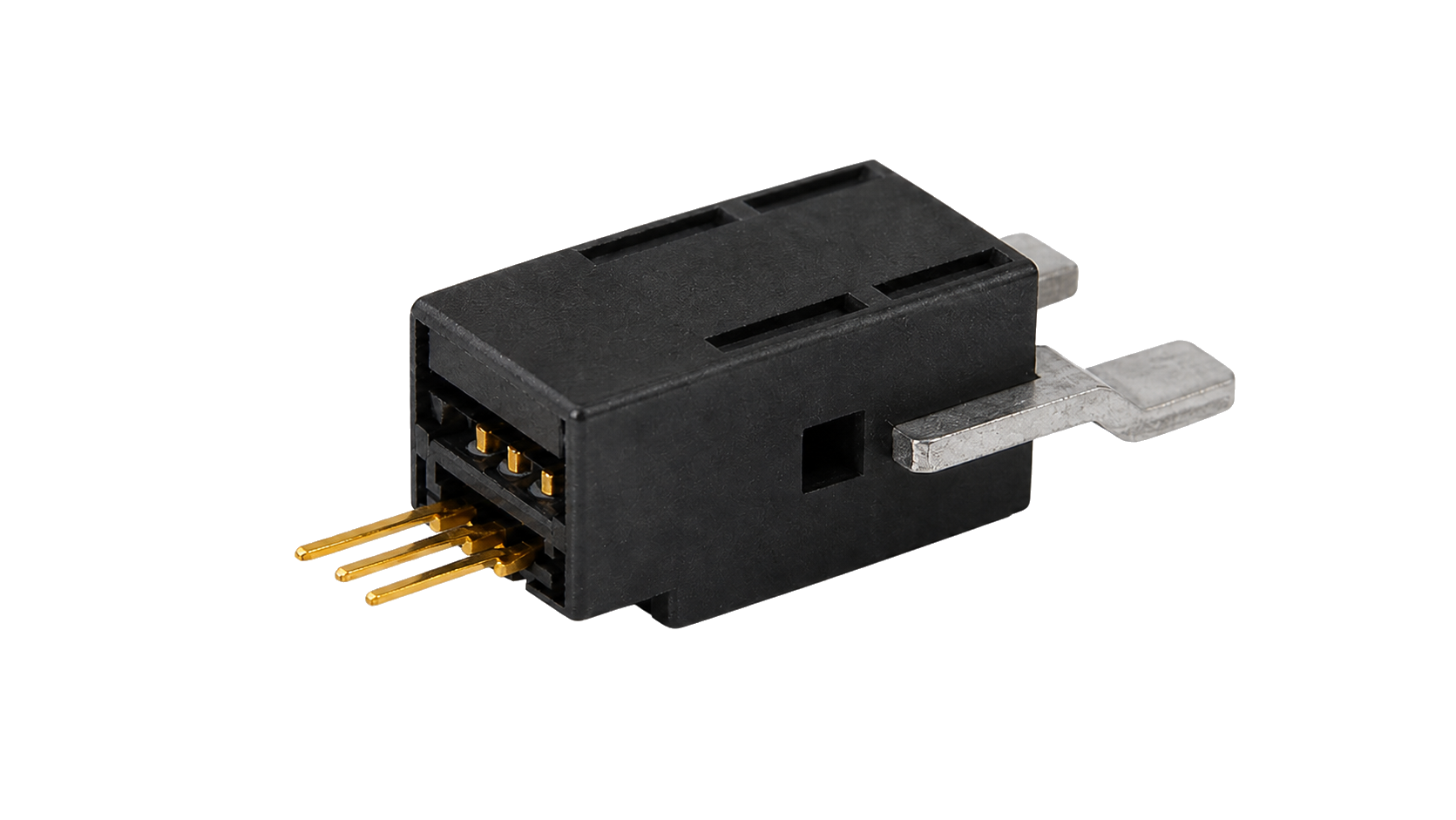

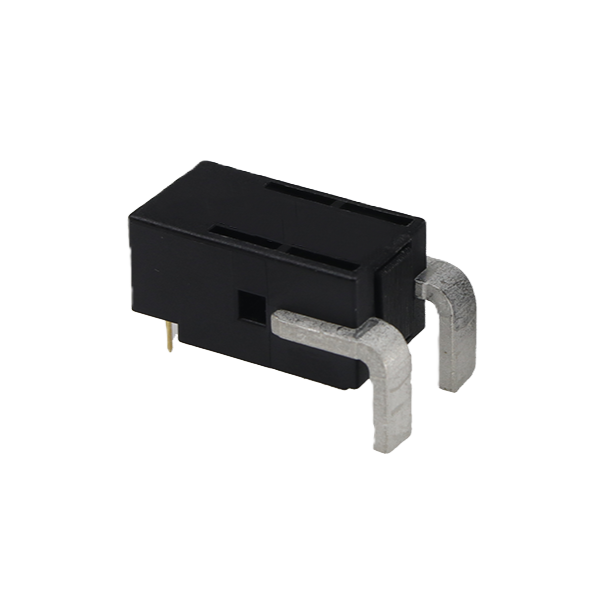

Der Nennstrombereich des STK-600/M umfasst 50 A und 100 A, der maximale Messbereich liegt bei 400 A.
Open loop TMR-Technologie.
Technische Dokumente
• Datenblatt
• CAD Modell PFF-Leadform
Digikey-Online Shop

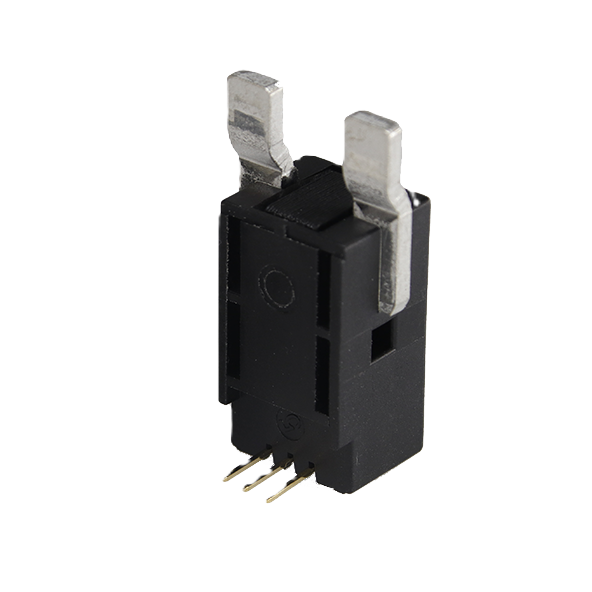

Der Nennstrombereich des STK-600/M-M umfasst 50 A und 100 A, der maximale Messbereich liegt bei 400 A.
Open loop TMR-Technologie.
Technische Dokumente
• Datenblatt
• CAD Modell PFF-Leadform
• CAD Modell PSF-Leadform
Digikey-Online Shop
Vorteile
Anwendungen
Produktdetails

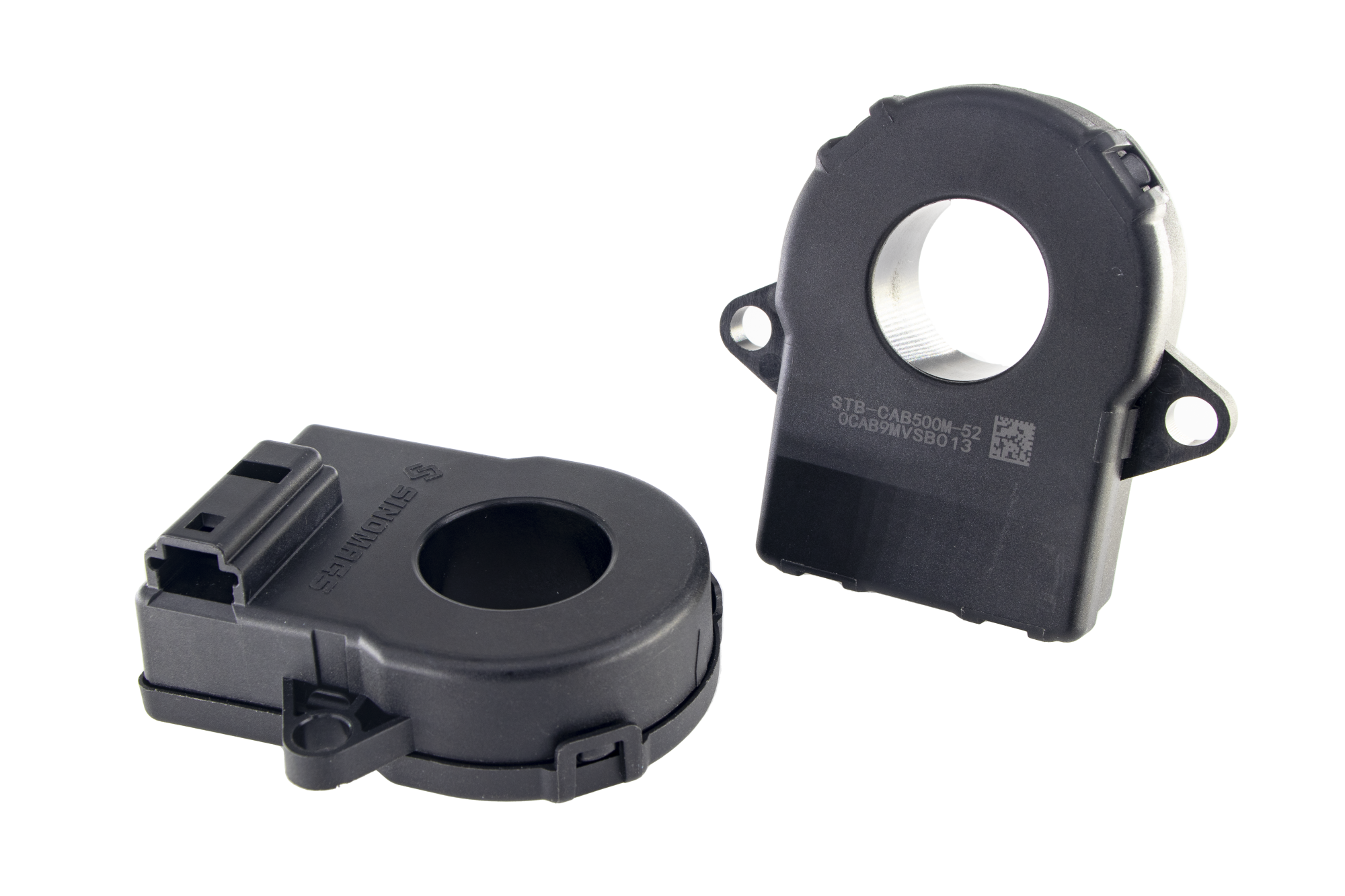

Die STB-CAB Produktserie umfasst closed loop sowie open loop Stromwandler auf Basis der TMR-Technologie (TunnelMagnetoResistiv), des Hall-Effekts sowie des Fluxgate Prinzips. Sie eignet sich für die Messung von Gleich-, Wechsel-, Pulsierenden- und beliebigen unregelmäßigen Strömen mit galvanischer Trennung zwischen Primär- und Sekundärseite.
Der Nennstrombereich der STB-CAB Serie umfasst 500 A bis 1.550 A, der maximale Messbereich liegt bei 1.550 A.
Der Nennstrombereich sowie maximale Messbereich des STB-CAB500 liegt bei 500 A.
Closed loop TMR-Technologie.
Open loop Fluxgate Prinzip.
Technische Dokumente
• Datenblatt CL TMR
• Datenblatt OL Fluxgate
Der Nennstrombereich sowie maximale Messbereich des STB-CAB600 liegt bei 600 A.
Closed loop Hall-Effekt.
Technische Dokumente
• Datenblatt
Der Nennstrombereich sowie maximale Messbereich des STB-CAB700 liegt bei 700 A.
Open loop Fluxgate Prinzip.
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Die SHK-VBS Produktserie umfasst open loop Stromwandler auf Basis des Hall-Effekts sowie der TMR-Technologie (TunnelMagnetoResistiv). Sie eignet sich für die Messung von Gleich-, Wechsel-, Pulsierenden- und beliebigen unregelmäßigen Strömen mit galvanischer Trennung zwischen Primär- und Sekundärseite.
Der Nennstrombereich der SHK-VBS Serie umfasst 500 A bis 2.000 A, der maximale Messbereich liegt bei 2.000 A.

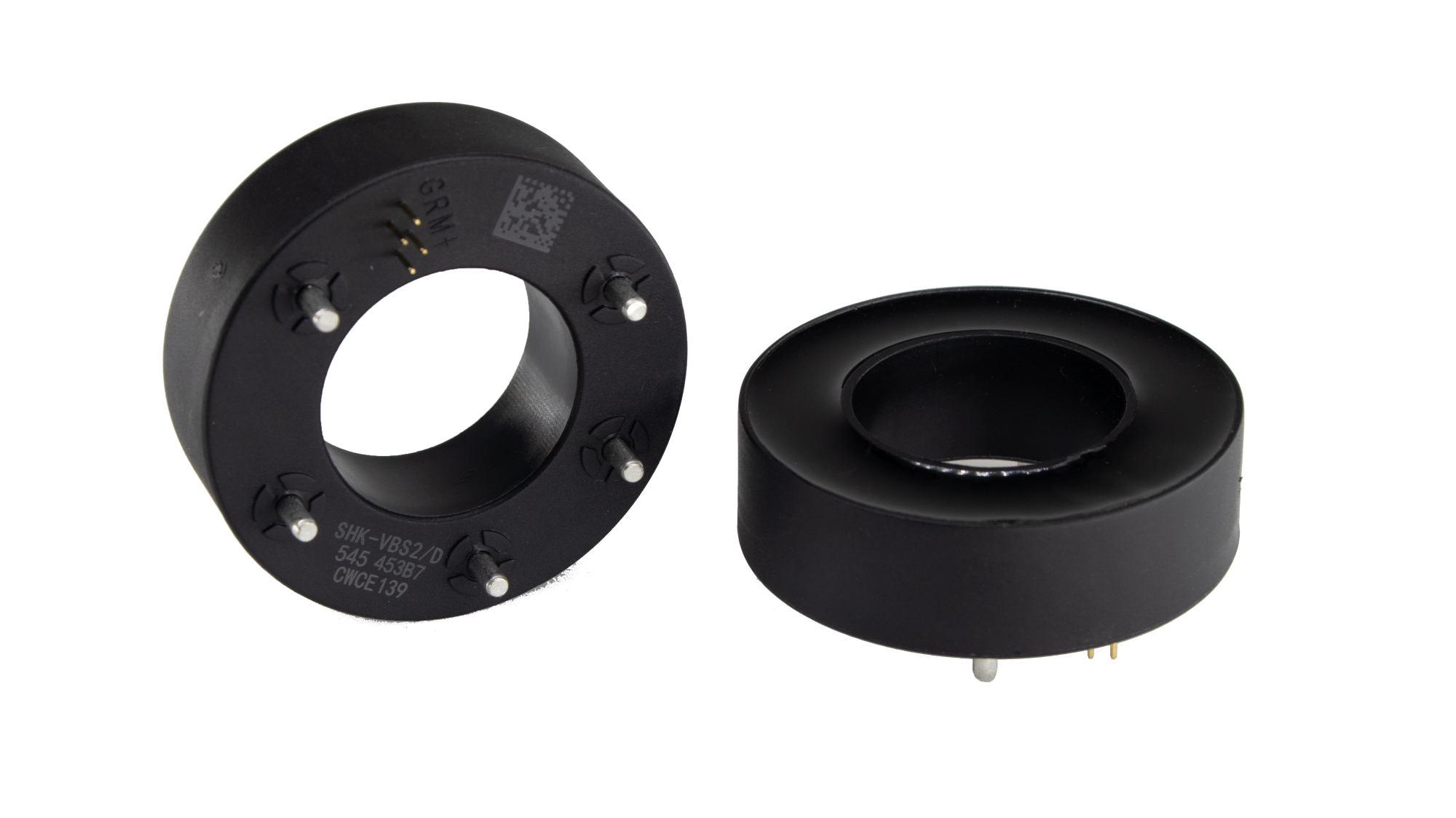

Der Nennstrombereich des SHK-VBS2 umfasst 545 A, der maximale Messbereich liegt bei 1.090 A.
Open loop Hall-Effekt.
Technische Dokumente
• Datenblatt

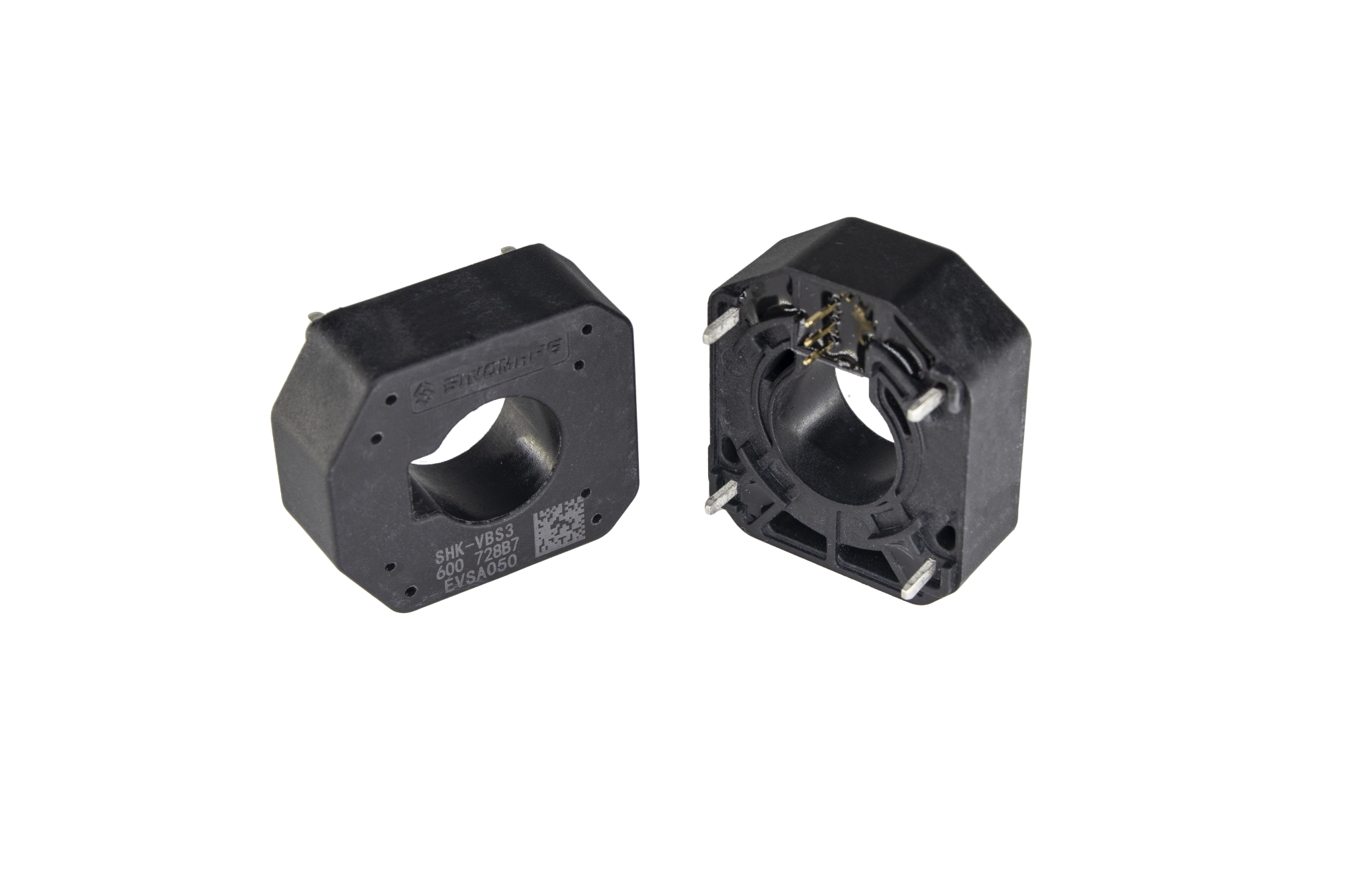

Der Nennstrombereich und maximale Messbereich des SHK-VBS3 liegt bei 300 A, 400 A, 500 A, 600 A, 700 A, 800 A bzw. 900 A.
Open loop Hall-Effekt.
Die verschiedenen Varianten unterschieden sich in der Luft- und Kriechstrecke.
Technische Dokumente
• Datenblatt SHK-VBS3
• Datenblatt SHK-VBS3/Sx

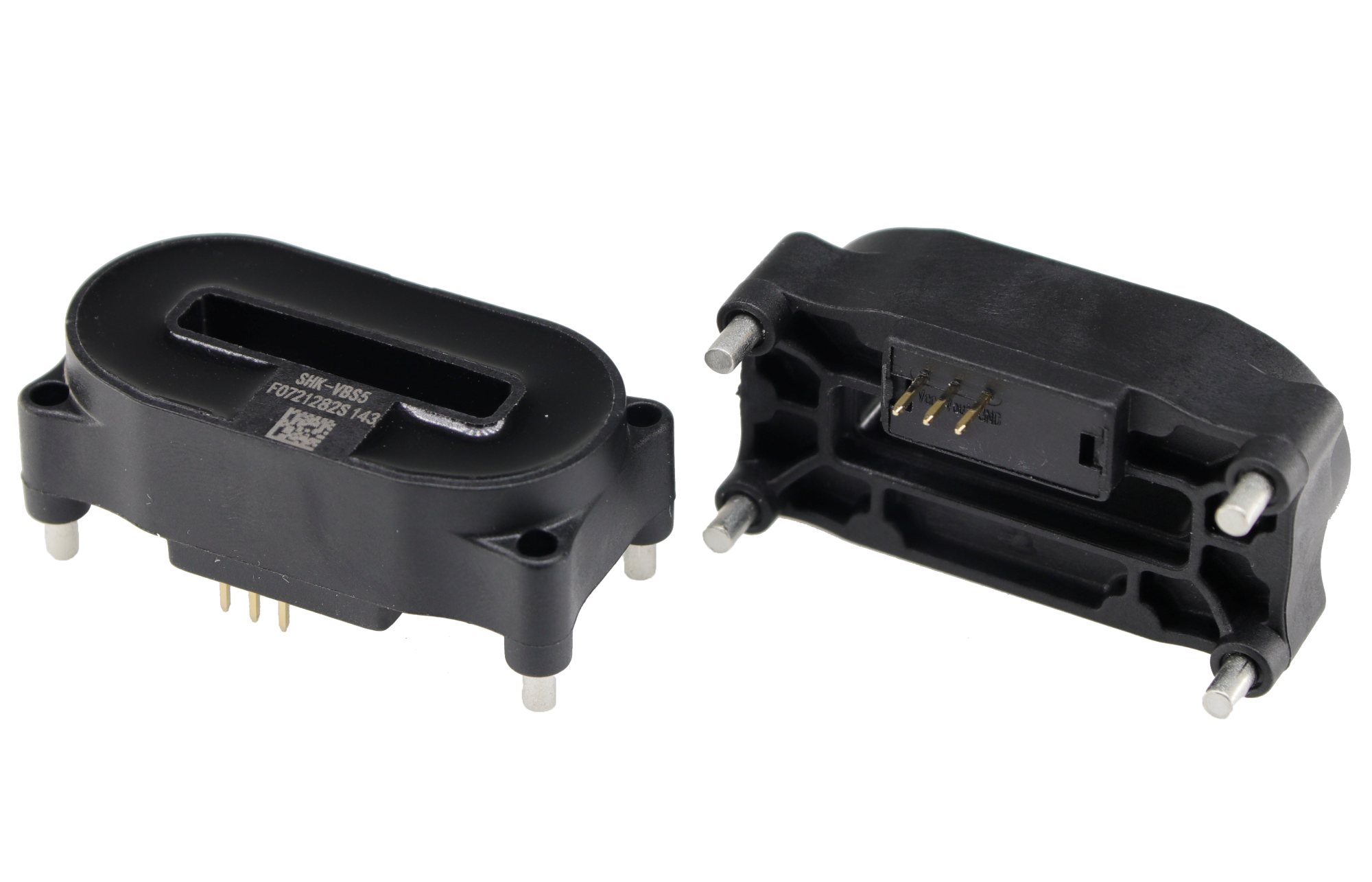

Der Nennstrombereich und maximale Messbereich des SHK-VBS5 liegt bei 100 A, 200 A, 300 A, 400 A, 500 A, 600 A, 700 A, 800 A bzw. 900 A.
Open loop Hall-Effekt.
Technische Dokumente
• Datenblatt

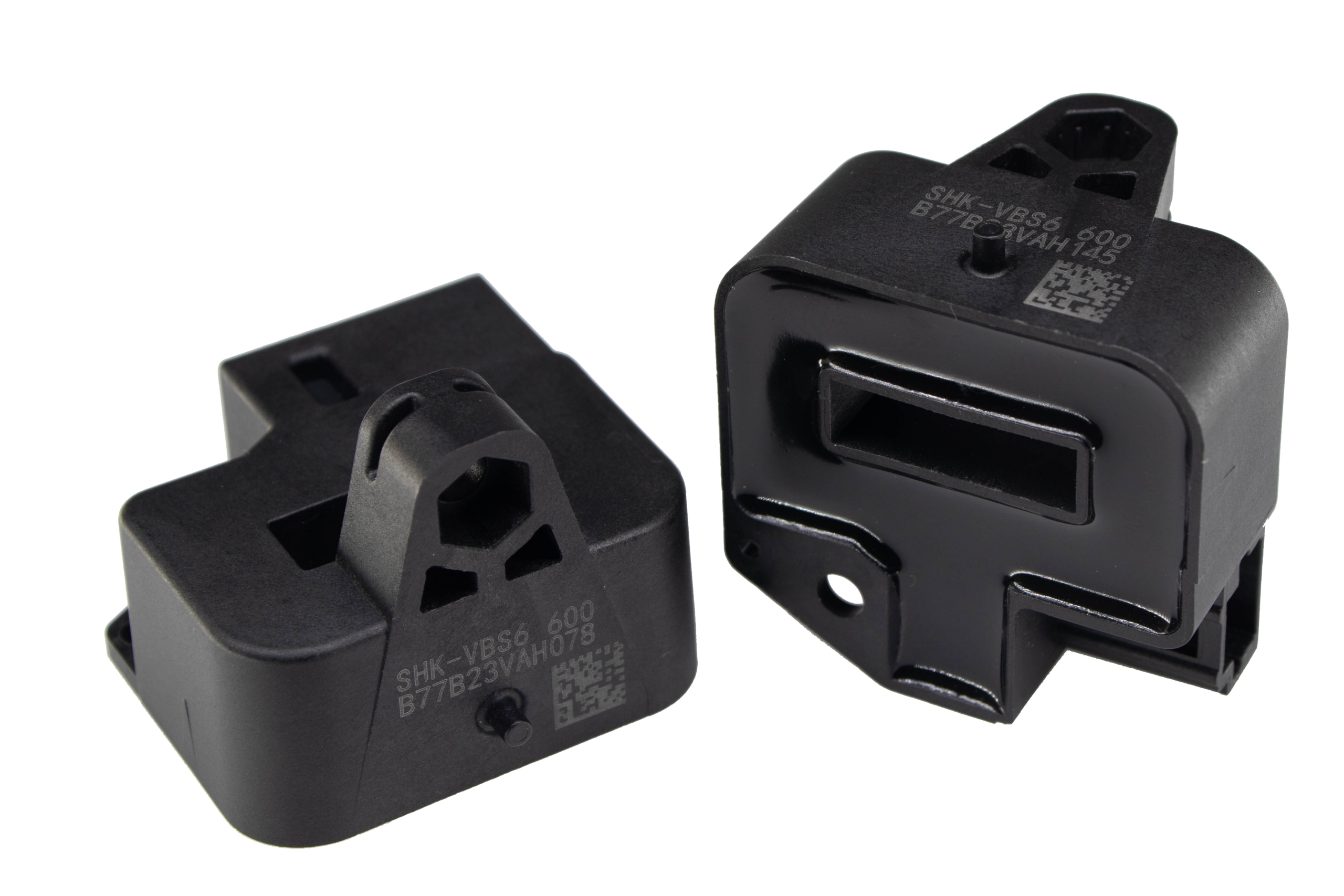

Der Nennstrombereich und maximale Messbereich des SHK-VBS6 liegt bei 100 A, 200 A, 300 A, 400 A, 500 A, 600 A, 700 A, 800 A, 900 A, 1.000 A, 1.200 A bzw. 1.500 A.
Open loop Hall-Effekt.
Technische Dokumente
• Datenblatt

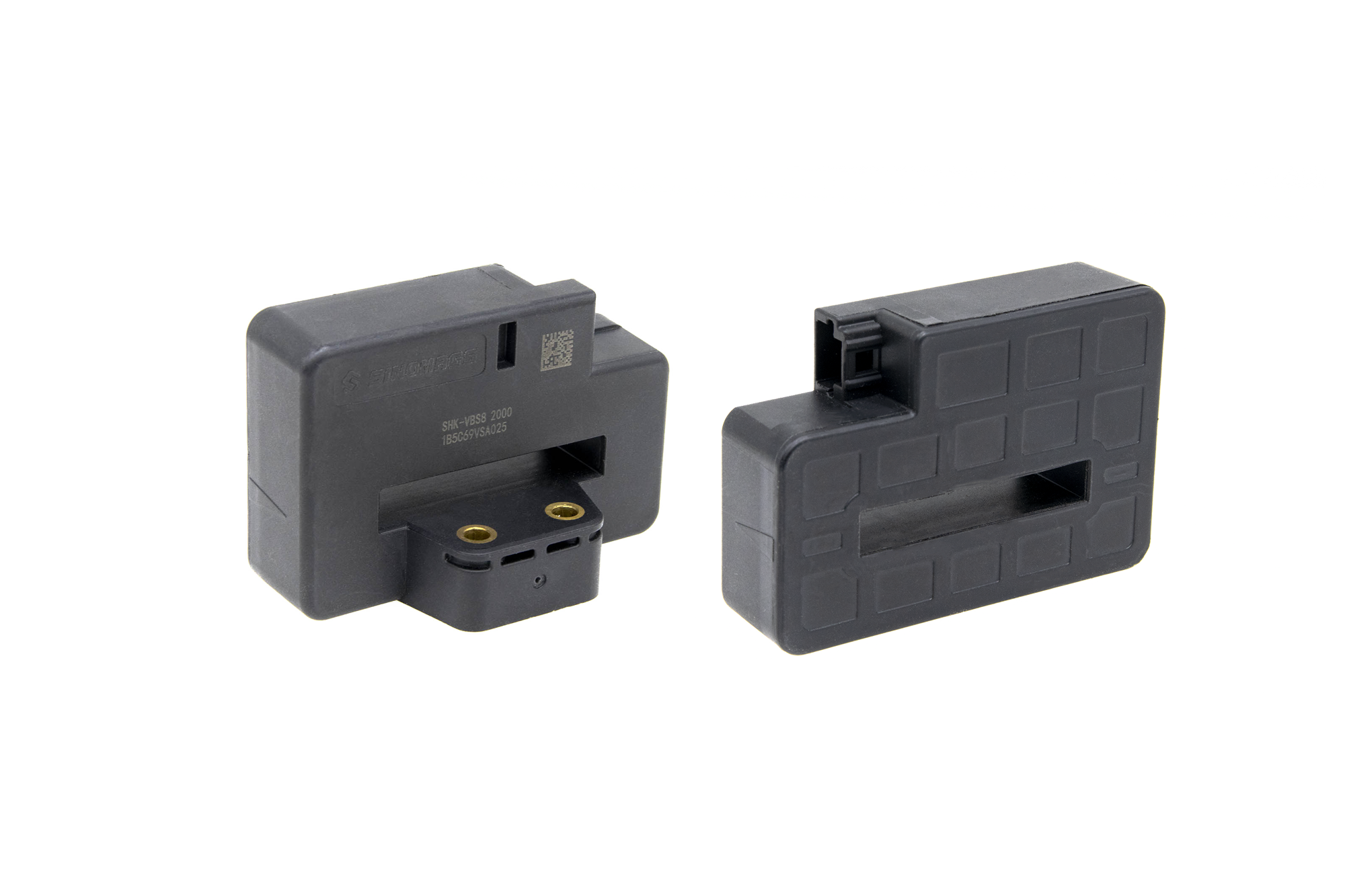

Der Nennstrombereich und maximale Messbereich des SHK-VBS8 liegt bei 800 A, 1.000 A, 1.200 A, 1.500 A, 1.600 A bzw. 2.000 A.
Open loop Hall-Effekt.
Technische Dokumente
• Datenblatt

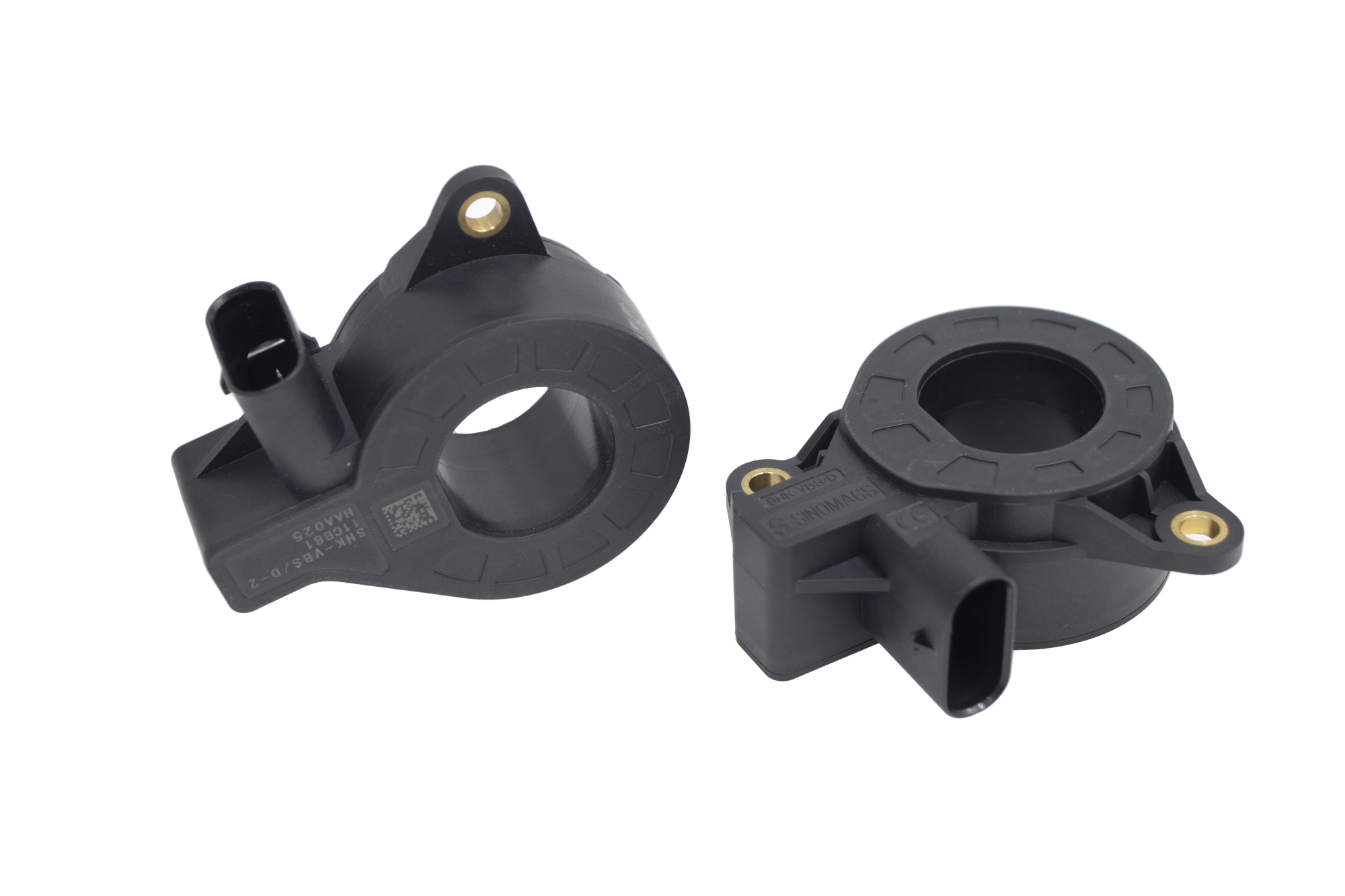

Der SHK-VBS/D besitzt zwei Messkanäle. Der Nennstrombereich und maximale Messbereich liegt bei 75 A und 1.000 A, 75 A und 750 A, 75 A und 500 A, 30 A und 350 A, 40 A und 400 A, 30 A und 500 A bzw. 60 A und 600 A.
Open loop TMR-Technologie.
Technische Dokumente
• Datenblatt
